【揭秘】旭洁洗地机研发新成果曝光

　　全自动洗地机为什么能自动行走，是因为刷盘电机带动着刷盘旋转，清洗地面的同时，带牵引系统的机器会带动机身往前行进。无牵引结构的洗地机在正常工作状态下，由于地面摩擦系数的原因，导致在使用时有较大的阻カ感，提高了操作者的疲劳度。旭洁一直在牵引结构的改进上锐意进取，不断钻研，取得了阶段性的胜利。

　　洗地机刷盘牵引结构，包括刷盘电机及与刷盘电机底座固定连接的刷盘组件，刷盘电机及刷盘组件上套装有刷盘罩，其特征在于：刷盘组件与刷盘罩之间设置有支架，所述支架穿过刷盘罩与洗地机提升杆铰接连接；所述支架上还铰接安装有电机固定板，所述电机底座与电机固定板固定连接并固定在刷盘组件中心轴上，调节螺栓穿过支架及刷盘罩并顶紧在电机固定板的端面上。
　　作为本实用新型的改进，所述刷盘罩端面开槽，所述支架两端设有支耳穿过所述开槽，与所述提升杆铰接连接；所述电机固定板两侧设有铰接耳，与支架两侧设置的铰接座配合，将电机固定板与支架铰接连接。
　　所述调节螺栓包括手柄、螺栓和套装在螺栓上设置于手柄和刷盘罩之间的弹簧。
　　有益效果是：本实用新型在使用过程中，当调节螺栓向下运动吋，电机固定板受カ绕铰接轴转动，产生偏摆，也带动刷盘组件向一侧偏摆，从而増大了刷盘毛单侧对地面的压力，进而在刷盘旋转过程中形成了一定的牵引力，使刷盘转动更加轻松，减轻了操作者的疲劳强度；同时，可根据地面条件的不同，对调节螺栓的旋入程度进行调整，即调整对电机固定板的压カ大小，从而改变刷盘毛单侧对地面的压力，以实现不同地面条件下牵引力大小的适度调整。
　　
附图说明
　　下面结合附图和实施例对本实用新型进一步说明。

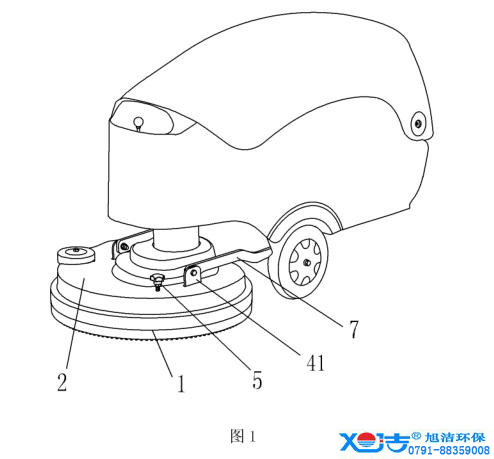

图1是洗地机整体图

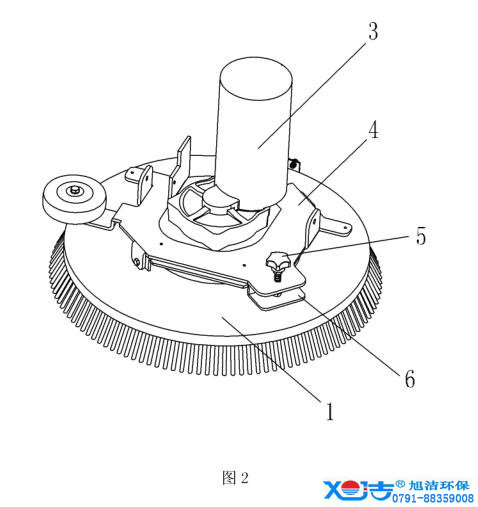

图2是本实用新型拆除刷盘罩的组装状态示意图

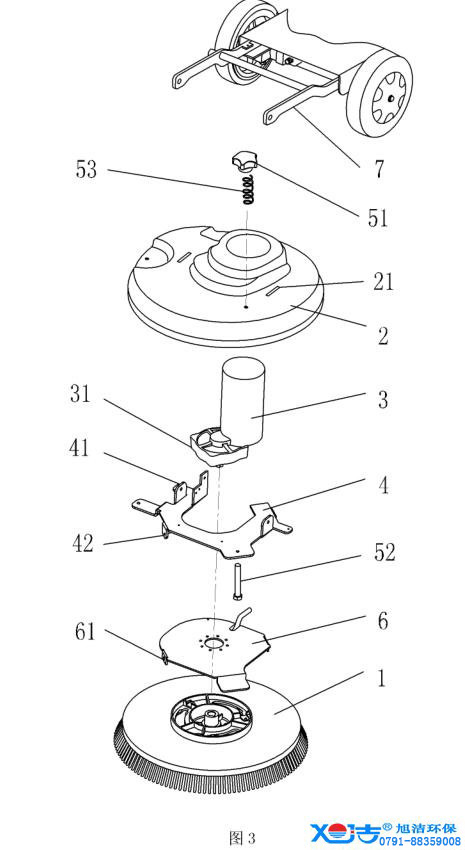

图3是本实用新型拆分状态示意图
　　公布是为了抛砖引玉，如果相关洗地机厂家看到，请联系我们，能互相探讨，促进洗地机结构的发展，是件好事。
